差動保護市場：製品タイプ別（リレー、保護・制御IED、トリップ・補助装置）、保護方式別（変圧器差動保護、発電機差動保護、モーター差動保護）、電圧クラス別、設置構成別、用途別、エンドユーザー別 – グローバル予測 2025-2032年
※本ページの内容は、英文レポートの概要および目次を日本語に自動翻訳したものです。最終レポートの内容と異なる場合があります。英文レポートの詳細および購入方法につきましては、お問い合わせください。
*** 本調査レポートに関するお問い合わせ ***
## 差動保護市場に関する詳細レポート要約
### 市場概要

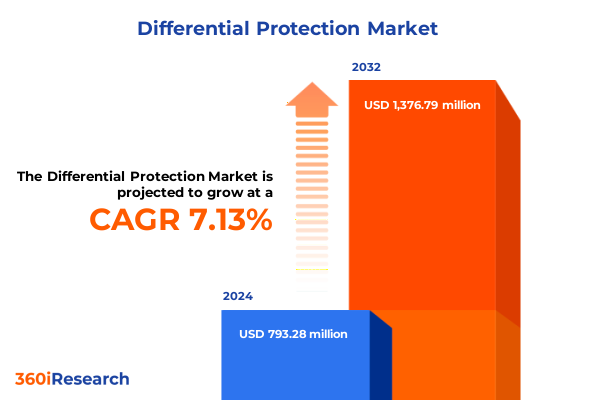

差動保護市場は、現代の電力インフラにおいて不可欠な柱であり、複雑な電力システムにおける故障を高い精度と速度で検出する役割を担っています。2024年には7億9,328万米ドルと推定され、2025年には8億4,203万米ドルに達すると予測されています。その後、年平均成長率（CAGR）7.13%で成長し、2032年には13億7,679万米ドルに達すると見込まれています。
この技術は、元来の電気機械式保護装置から、高度なデジタルリレーや洗練されたアルゴリズムを組み込んだものへと進化し、重要な資産における内部故障と外部故障を区別できるようになりました。電力会社や産業オペレーターが信頼性要件の増大に直面する中、差動保護は選択的な故障分離を提供し、サービス中断を最小限に抑え、機器を壊滅的な損傷から保護します。再生可能エネルギーの統合、分散型発電、マイクログリッドの普及により、今日のエネルギーランドスケープにおけるグリッドの複雑さは急増しています。差動保護システムは、電流監視だけでなく、監視制御システムとの通信も行い、リアルタイム診断とシームレスな故障管理を可能にしています。この進化は、変圧器、発電機、母線、モーターを異常から保護し、グリッドの安定性と運用効率を確保するという、この技術の中心的な役割を強調しています。迅速な故障検出と適応型アルゴリズムに焦点を当てることで、差動保護は進化する電力ネットワークがもたらす信頼性と安全性の課題に継続的に対応しています。
### 市場を牽引する要因
差動保護の市場は、技術的進歩と規制上の要請の融合によって大きく変化しています。
**1. 技術的進歩とデジタル変革:**
* **デジタル変革:** IEC 61850通信プロトコルと高速光リンクによって推進される変電所内のデジタル変革は、リレーが前例のない速度でデータを交換し、応答を調整することを可能にしています。
* **AIと機械学習の統合:** 人工知能（AI）と機械学習（ML）は、リレーロジックにますます組み込まれており、故障状態を予測し、感度設定を動的に調整できる予測分析を提供しています。これにより、受動的な測定からプロアクティブなシステム健全性監視への移行が進んでいます。
* **適応型ソリューション:** 分散型エネルギー資源の統合によって生じる双方向電力潮流や電圧変動に対応するため、適応型リレー設定、同期測定ユニット、デジタルツインシミュレーションを備えた差動保護ソリューションが開発されています。これらは故障検出精度を高めるだけでなく、資産管理と規制報告を効率化します。
**2. 規制上の要請と信頼性基準の強化:**
* 世界中の規制機関は、信頼性基準を強化し、グリッドコードやサイバーセキュリティフレームワークへの厳格な準拠を義務付けています。これは、より堅牢で安全な差動保護システムの導入を促進しています。
**3. 地域別の成長要因:**
* **アメリカ:** 北米では、インフラ刺激策と義務付けられた信頼性アップグレードにより、グリッドの近代化が優先されています。メキシコとブラジルの産業ユーザーは、運用稼働時間を向上させるためにデジタルリレーに投資しており、ラテンアメリカ諸国政府は再生可能エネルギー統合へのインセンティブを提供し、双方向電力潮流やマイクログリッドの偶発事象を管理できる保護ソリューションの需要を高めています。
* **EMEA（欧州、中東、アフリカ）:** 欧州連合の厳格なグリッドコードと湾岸協力会議の堅牢な相互接続基準は、故障検出速度と選択性の基本要件を引き上げています。中東諸国は、メガスケール太陽光発電および海水淡水化プロジェクトを支援するために送電網を拡大しており、高可用性保護スキームが必要とされています。アフリカの電力会社は、農村電化およびミニグリッドプログラムに着手しており、モジュール式でプラグアンドプレイの保護デバイスが好まれています。
* **アジア太平洋:** 中国とインドにおける急速な都市化と産業拡大は、大規模な変電所建設と自動化を促進しています。オーストラリアでは、厳格な信頼性指標と屋上太陽光発電資産の統合により、配電網に特化した革新的な差動保護アーキテクチャが導入されています。
**4. サプライチェーンの調整とコスト要因:**
* 2025年の米国関税調整は、差動保護サプライチェーンの経済力学を大きく変化させました。鉄鋼、アルミニウム、電子部品に対する関税は、特に変流器、計器用変圧器、通信モジュールの調達コストを増加させています。これにより、メーカーは調達戦略を見直し、国内または関税免除のサプライヤーへのシフトを促し、ニアショアリングの取り組みが増加しています。
### 市場の展望と推奨事項
差動保護市場の将来は、技術革新、サプライチェーンの最適化、および顧客エンゲージメントの強化によって形作られます。
**1. 技術導入の加速:**
* 業界リーダーは、より迅速な故障除去とシステム協調を実現するために、統合通信機能を備えた高度なデジタルリレーの導入を優先すべきです。IEC 61850などのオープン標準プロトコルへの投資は、相互運用性を促進し、統合コストを削減します。
* 保護アルゴリズムにAIおよびML機能を組み込むことで、予知保全を推進し、初期故障がエスカレートする前に特定することで、計画外の停止を削減できます。
* リレーファームウェアの強化、安全なリモートアクセスアーキテクチャ、継続的な脆弱性評価を含む包括的なサイバーセキュリティ戦略を開発することは、グリッドセキュリティに対する増大する脅威に対処するために不可欠です。
**2. サプライチェーンの最適化:**
* 国内の変圧器および変流器製造業者との提携を通じて、地域に特化したサプライチェーンを確立することは、地政学的リスクや関税変動への露出を軽減し、一貫した品質と納期を確保できます。
**3. 新たな市場機会の創出:**
* 再生可能エネルギー統合事業者と協力し、インバータベースのリソースに合わせた適応型保護スキームを共同開発することで、新たな市場機会を開拓できます。
**4. 競争環境と主要企業の戦略:**
* ABBはAIをリレーに組み込み、適応型しきい値設定と自動イベント分析に注力しています。Schneider Electricは、通信機器プロバイダーとの提携を通じて、IEC 61850ソリューションを提供し、コミッショニングと資産管理を効率化しています。Siemensは、クラウドベースの分析を提供するデジタルサービスエコシステムを拡大し、保護性能のエンドツーエンドの可視性を提供しています。General Electricは、モジュール式ハードウェア設計を組み込むことで差動保護ラインナップを強化し、スペアパーツ管理と現場アップグレードを容易にしています。SELは、NERC CIP標準に準拠し、高度な侵入試行に耐性のあるサイバーセキュリティ強化型リレーを導入し、堅牢な信頼性で評価を確立しています。業界全体では、戦略的提携、M&A、およびデジタル化への共通の重点が特徴であり、よりスマートで回復力のある電力システム保護に向けた業界全体の推進を反映しています。
**5. 顧客エンゲージメントの強化:**
* 顧客トレーニング、デジタルツインシミュレーションツール、拡張現実（AR）サポートサービスへの投資は、提供する製品やサービスを差別化し、顧客との関係を深め、最終的に長期的な顧客維持と継続的な収益源を促進します。
これらの戦略的取り組みを通じて、差動保護市場は、進化する電力インフラの要件に対応し、持続的な成長と技術革新を推進していくでしょう。
以下に、ご指定の「Basic TOC」と「Segmentation Details」を統合し、詳細な階層構造で日本語に翻訳した目次を構築します。
**目次**
序文
市場セグメンテーションとカバレッジ
調査対象期間
通貨
言語
ステークホルダー
調査方法論
エグゼクティブサマリー
市場概要
市場インサイト
予測保全のための差動保護リレーにおけるIoTセンサーとリアルタイム分析の統合
保護システムにおける相互運用性の向上と試運転時間の短縮のためのIEC 61850デジタル通信プロトコルの採用
可変負荷条件下での故障判別を改善するための機械学習アルゴリズムを用いた適応型差動保護方式の展開
太陽光および風力発電の高い普及率をサポートする再生可能エネルギー変電所における小型・モジュール型差動保護装置の需要増加
増大するサイバー脅威からデジタル差動保護ネットワークを保護するためのサイバーセキュリティフレームワークと標準の導入
重要な電力網アプリケーションにおける遅延を最小限に抑えるための差動リレートリップ信号向け高速光ファイバー通信チャネルへの移行
中電圧配電網におけるコストと性能を最適化するためのハイブリッド電磁式および数値式差動保護リレーの開発
2025年米国関税の累積的影響
2025年人工知能の累積的影響
製品タイプ別 **差動保護**市場
リレー
電磁機械式リレー
静止型リレー
数値型リレー
多機能保護リレー
保護・制御IED
トリップ・補助装置
通信ゲートウェイ・ルーター
ソフトウェア・サービス
エンジニアリング・設計サービス
設置・試運転サービス
テスト・検査・保守サービス
改修・アップグレードサービス
トレーニング・コンサルティングサービス
保護方式別 **差動保護**市場
変圧器**差動保護**
発電機**差動保護**
モーター**差動保護**
母線**差動保護**
送電線・フィーダー**差動保護**
リアクトル**差動保護**
コンデンサバンク**差動保護**
電圧クラス別 **差動保護**市場
低電圧 (1 kVまで)
中電圧 (1 kV～36 kV)
高電圧 (36 kV～245 kV)
超高電圧・極超高電圧 (245 kV超)
設置構成別 **差動保護**市場
新規設置
改修・近代化プロジェクト
スタンドアロン保護盤
統合保護・制御システム
アプリケーション別 **差動保護**市場
送電・配電
送電変電所
配電変電所
地中・海底ケーブルシステム
発電
火力発電所
水力発電所
原子力発電所
再生可能エネルギー発電所
風力発電所
太陽光発電所
産業施設
石油・ガス
鉱業・金属
化学・石油化学
パルプ・紙
セメント
一般製造業
商業・インフラ
データセンター
交通インフラ
医療施設
商業ビル
公共機関・キャンパス
エンドユーザー別 **差動保護**市場
電力会社
送電系統運用者
配電系統運用者
垂直統合型電力会社
独立系発電事業者
産業エンドユーザー
商業・機関エンドユーザー
EPC請負業者・システムインテグレーター
地域別 **差動保護**市場
米州
北米
ラテンアメリカ
欧州、中東、アフリカ
欧州
中東
アフリカ
アジア太平洋
グループ別 **差動保護**市場
ASEAN
GCC
欧州連合
BRICS
G7
NATO
国別 **差動保護**市場
米国
カナダ
メキシコ
ブラジル
英国
ドイツ
フランス
ロシア
イタリア
スペイン
中国
インド
日本
オーストラリア
韓国
競争環境
市場シェア分析、2024年
FPNVポジショニングマトリックス、2024年
競合分析
ABB Ltd
アルストムSA
CGパワー・アンド・インダストリアル・ソリューションズ株式会社
イートン・コーポレーションplc
エマソン・エレクトリック社
ゼネラル・エレクトリック・カンパニー
日立エナジー株式会社
暁星重工業株式会社
ラーセン＆トゥブロ・リミテッド
三菱電機株式会社
ムーグ社
村田製作所
NRエレクトリック株式会社
オムロン株式会社
パーカー・ハネフィン・コーポレーション
PHD社
ロバート・ボッシュGmbH
ロックウェル・オートメーション社
シュナイダーエレクトリックSE
シュバイツァー・エンジニアリング・ラボラトリーズ社
SELシュバイツァー・エンジニアリング・ラボラトリーズ社
シーメンス
図目次 [合計: 32]
表目次 [合計: 1245]
*** 本調査レポートに関するお問い合わせ ***
差動保護は、電力系統において機器や区間内部で発生する故障を高速かつ選択的に検出・除去するための極めて重要な保護方式である。その基本原理は、キルヒホッフの電流法則に基づき、保護対象区間の流入・流出電流のベクトル和が健全時にはゼロとなる物理法則を利用する。内部故障が発生した場合、この電流のバランスが崩れ、その差電流を検出することで故障を識別する。この方式は、保護区間内の故障に対してのみ動作し、外部故障には不動作であるという高い選択性を有するため、電力系統の安定運用に不可欠な技術として広く採用されている。
具体的な動作メカニズムは、保護対象区間の各端に設置された変流器（CT）が電流を検出し、その二次電流を差動リレーに供給する。健全時には、これらのCT二次電流は互いに打ち消し合い、リレーにはほとんど電流が流れない。しかし、保護区間内部で短絡や地絡などの故障が発生すると、故障点へ向かう電流が生じるため、CT二次電流のバランスが崩れ、その差分がリレーに流れ込む。この差電流が設定値を超えると、リレーは故障と判断し、遮断器にトリップ指令を出して故障区間を瞬時に切り離す。これにより、故障の波及を防ぎ、機器の損傷を最小限に抑えることが可能となる。
差動保護の最大の利点は、その高速性と高い選択性、そして感度にある。過電流保護のような時限や方向判別を要せず、故障発生と同時に差電流を検出するため、極めて迅速な動作が可能である。また、保護区間内部の故障にのみ反応し、外部故障には誤動作しないため、系統全体の安定性を損なうことなく、必要な区間だけを確実に隔離できる。さらに、故障電流が小さい内部故障であっても、健全時の電流バランスの崩れを捉えることで、高い感度で検出できる。これらの特性は、発電機、変圧器、母線といった高価で重要な電力機器を保護し、電力供給の信頼性を維持する上で不可欠である。
差動保護は、その優れた特性から、電力系統の様々な主要機器に適用されている。発電機では、巻線内部の層間短絡や地絡故障を高速に検出し、機器の焼損を防ぐ。変圧器では、巻線間の短絡やタンク内故障など、内部故障の検出に用いられ、特に大容量変圧器の保護には必須である。母線保護では、複数の回線が接続される複雑な構成に対応するため、高インピーダンス差動方式などが採用され、母線短絡事故による広範囲な停電を防ぐ。また、送電線保護においても、両端の電流を比較する電流差動方式が用いられ、高速な故障除去に貢献している。
しかし、差動保護の適用にはいくつかの課題も存在する。特に変圧器においては、投入時の励磁突入電流が外部から流入する電流と誤認され、誤動作の原因となることがある。これは、変圧器鉄心の飽和による非線形現象であり、健全時でも大きな差電流を生じさせる可能性がある。また、保護区間を貫通する外部故障時、CT飽和特性の不一致や変圧器タップ切換器による変流比変動が原因で、一時的な差電流が発生し、誤動作につながるリスクがある。これらの課題は、保護リレーの安定性を確保する上で重要な考慮事項となる。
これらの課題に対処するため、差動保護リレーには様々な高度な機能が組み込まれている。励磁突入電流による誤動作を防ぐには、電流波形中の高調波成分、特に第2高調波を検出し動作を抑制する「高調波抑制機能」が広く用いられる。また、外部故障時のCT飽和や変流比の不一致による誤動作を防止するためには、「比率差動方式」が採用される。これは、差電流を保護区間を流れる平均電流（拘束電流）に対する比率で評価する方式で、外部故障時には拘束電流増加により動作感度を低下させ、安定性を向上させる。さらに、母線保護などでは、CTの飽和特性に左右されにくい「高インピーダンス差動方式」が有効である。
このように、差動保護は、基本原理のシンプルさとは裏腹に、電力系統の複雑な運用状況や機器特性に対応するため、多岐にわたる技術的洗練が加えられてきた。高速性、選択性、感度という保護リレーの主要要件を高次元で満たすこの方式は、発電所から変電所、送電線に至るまで、電力系統の中核部分において、機器の健全性を守り、安定した電力供給を支える基盤技術として、その重要性は今後も変わることはない。
